一、電路描路
    可變截面式渦輪增壓器由可變截面式渦輪增壓器執行器電子驅動，可變截面式渦輪增壓器執行器是一個智能裝置，它能經數據通信接口接受主發動機電子控制模塊發送的信息，可變截面式渦輪增壓器執行自主診斷并用數據通信接口向主發動機電子控制模塊報告故障。


二、部件位置

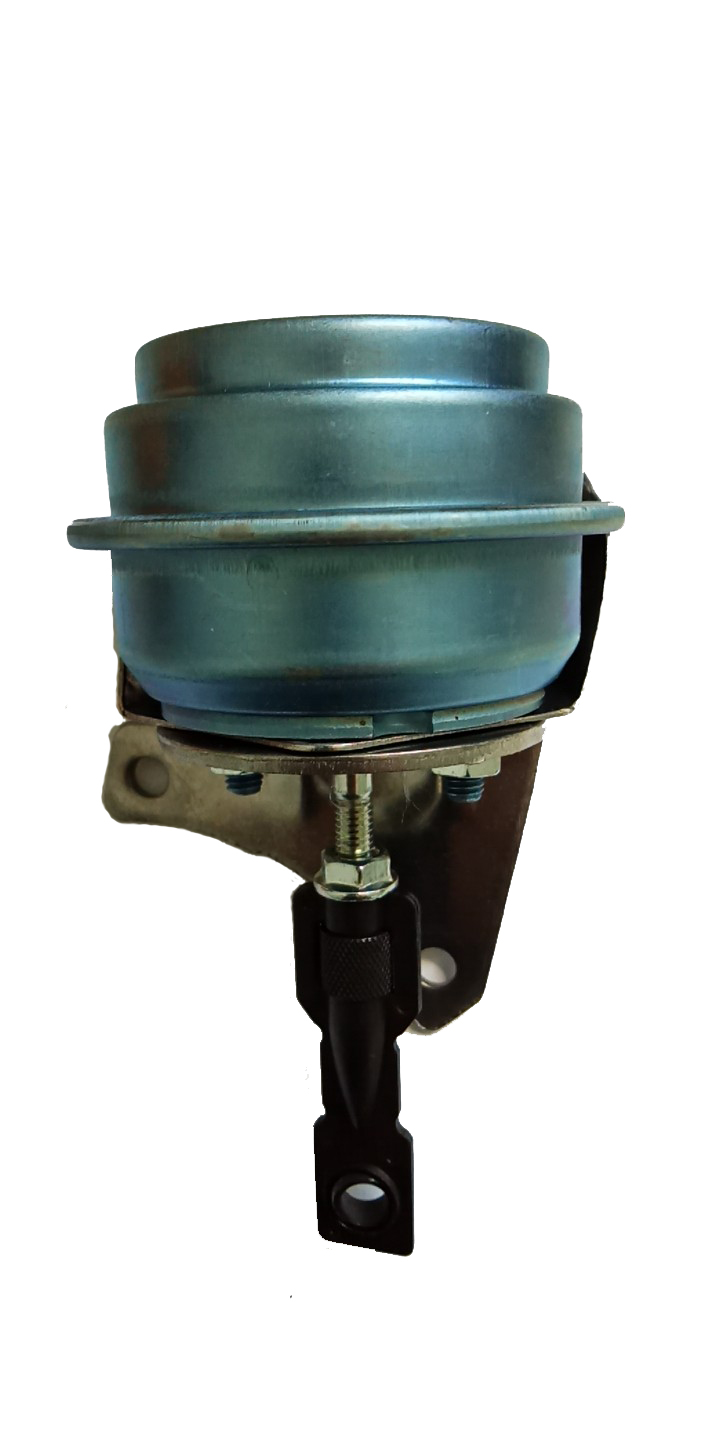

    可變截面式渦輪增壓器執行器位于渦輪增壓器軸承座上。
    發動機運轉或接通鑰匙開關后，該診斷持續運行。
    以下故障條件下將設置故障代碼：
1、如果接通鑰匙開關時可變截面式渦輪增壓器滑倒噴嘴移動緩慢或無法移到完全閉合位置；
2、如果發動機運轉時可變截面式渦輪增壓器電動機驅動力超出移動可變截面式渦輪增壓器滑動噴嘴需要的驅動力，則將設置故障代碼；
3、發現可變截面式渦輪增壓器滑動噴嘴高于100%；
4、該診斷運行并失敗后，該診斷運行并失敗后，ECM 將立即亮起黃色CHECK ENGING檢查發動機指示燈；
5、將停用可變截面式渦輪增壓器執行器或降低移動可變截面式渦輪增壓器滑動噴嘴的電動機驅動力。
    該診斷運行并通過后，ECM 將立即關閉黃色CHECK ENGING檢查發動機。

三、大修提示
    存在以下故障條件之一即記錄該故障代碼：
1、接通鑰匙開關時可變截面式渦輪增壓器緩慢移到閉合位置或無法閉合；
2、可變截面式渦輪增壓器執行器內部采取措施，避免過熱和損害可變截面式渦輪增壓器電動機，可能未提供移動可變截面式渦輪增壓器所需的扭矩；
3、超過可變截面式渦輪增壓器滑動噴嘴，發現100%限位過高/或0%限位過低，并且未出現跨距過大的情況。
4、發現可變截面式渦輪增壓器滑動噴嘴高于100%。
    按照該故障代碼診斷樹說明執行適當修理后必須檢查后處理系統，后處理系統可能會有累進損壞，執行加速測試，檢查柴油微粒濾清器有無故障。
