渦輪增壓器實際上是一種空氣壓縮機，通過壓縮空氣來增加進氣量。渦輪增壓器執行器廠家認為它是利用發動機排出的廢氣慣性沖力來推動渦輪室內的渦輪，渦輪又帶動同軸的葉輪，葉輪壓送由空氣濾清器管道送來的空氣，使之增壓進入氣缸。當發動機轉速增大，廢氣排出速度與渦輪轉速也同步增加，葉輪就壓縮更多的空氣進入氣缸，空氣的壓力和密度增大可以燃燒更多的燃料，相應增加燃料量和調整發動機的轉速，就可以增加發動機的輸出功率了。

一、安裝位置

渦輪增壓器一般裝在發動機排氣側

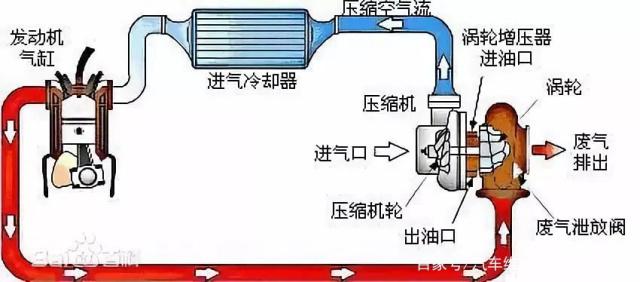

二、工作原理

1．利用發動機燃燒排出的廢氣能量，沖擊渦輪產生動能，并帶動同軸的壓輪進行壓縮空氣做功，從而提高進氣壓力；

2．增壓的實質是增大充氣密度；提高進氣密度可以通過提高進氣壓力和降低進氣溫度來實現；

3．現在車用渦輪增壓的轉速在10-24萬轉之間，當發動機轉速升高，廢氣排出速度與渦輪轉速也同步加快，在增壓壓力范圍內，壓入氣缸的新鮮空氣就越多，有效提高了燃油利用率，同時輸出更高的動力。

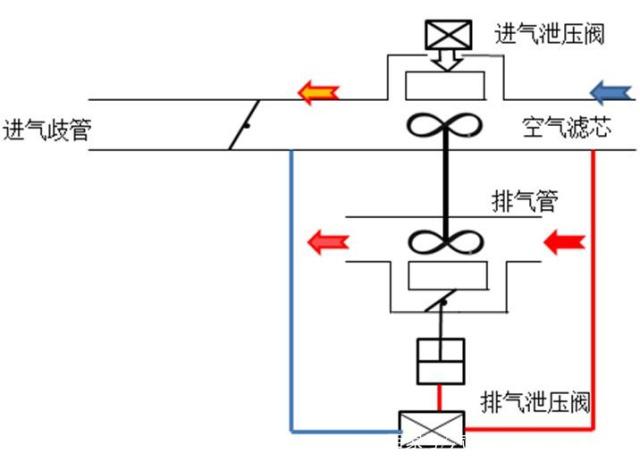

4. 渦輪增壓保護控制

進氣保護：當發動機急減速時，為了避免高壓空氣直接作用在電子節氣門上；此時進氣泄壓閥打開。

排氣保護：控制單元根據發動機工作負荷；通過控制排氣泄壓閥的打開和關閉，實現了控制渦輪增壓器的增壓效果；同時也起到了保護渦輪增壓器的作用，避免原件因過高轉速而導致的損壞。

三、 故障現象及判斷方法

故障現象：?jiǎn)?dòng)困難、提速困難、動力不足、油耗偏高、怠速發抖等。

執行器檢測：利用萬用表測量執行器電阻及工作電壓的狀況、利用示波器讀取執行器波形、通過診斷儀進行動作測試等。

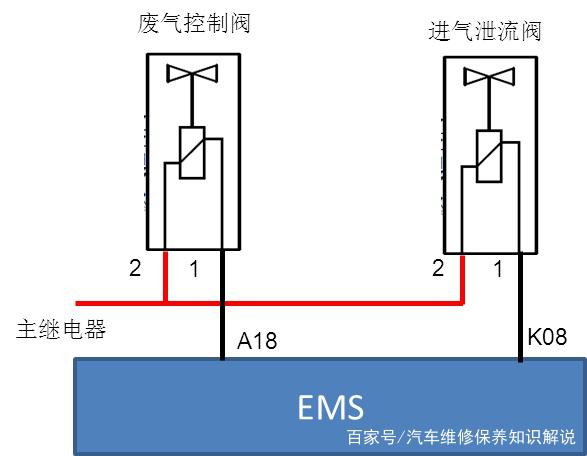

執行器針腳定義

A18 # ： 排氣控制閥控制線

K08 # ： 進氣泄流閥控制線

以上就是渦輪增壓器的作用、工作原理以及出現問題的故障現象和診斷方法，大家如果在維修中遇到渦輪增壓器故障，可以嘗試一下上述的測量方法，如果真的對你有幫助，記得關注我并在下面留言哦！
